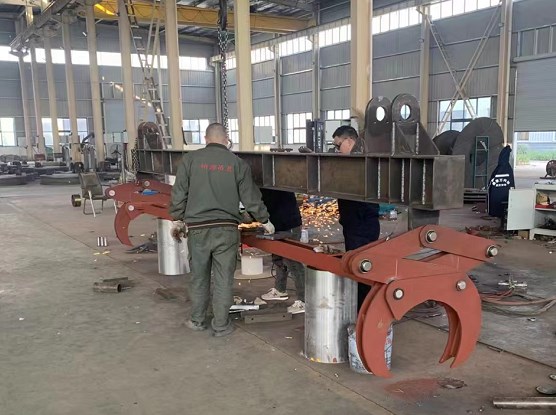

旋转板坯夹钳

特色:

一种用于夹持、紧固或吊装的工具。夹钳按被夹持物的不同分为和尾坯夹钳。夹钳主要由吊梁、连板、启闭机构、同步器、钳臂、支板和钳牙七部分组成。

电动卧卷夹钳装置的结构型见图7。此电动卧卷夹钳装置由起重机吊钩吊挂部、钳臂开闭用各连杆部、钳臂开闭驱动部，钳臂部构成。其使用方法是：将夹钳吊挂在起重机吊钩上，在无负荷状态下进行钳臂的开闭，抓住并搬运钢。钳臂工作顺序为：开闭电机一驱动轴一丝杠副一各连杆一钳臂开闭(平行移动)。
为了保证钢卷搬运时的安全性。设置了不能打开钳臂的锁紧装置。同时在吊挂梁上部或开闭驱动装置上部安装有钳最小闭合限位开关．用以防止电机过载和钳臂最小闭合检测。在吊挂梁下部或开闭驱动装置下部安装有钳最大闭合限位开关．用以防止电机过载和钳臂最大闭合检测。在钳臂内安装有钢卷抓住夹持检测开关、载荷检测开关、对位光电开关和推力检测开关，用以对钢卷边缘面抓住检测、检测钢卷载荷是否已落入钳爪内，防止起吊时钳臂打开、用以钢卷内径确定、及防止电机过载和当抓紧检测开关失效时，作抓紧检测之用。它适用于钢厂的使用环境，其起吊钢卷温度最大可达到6000C 。
