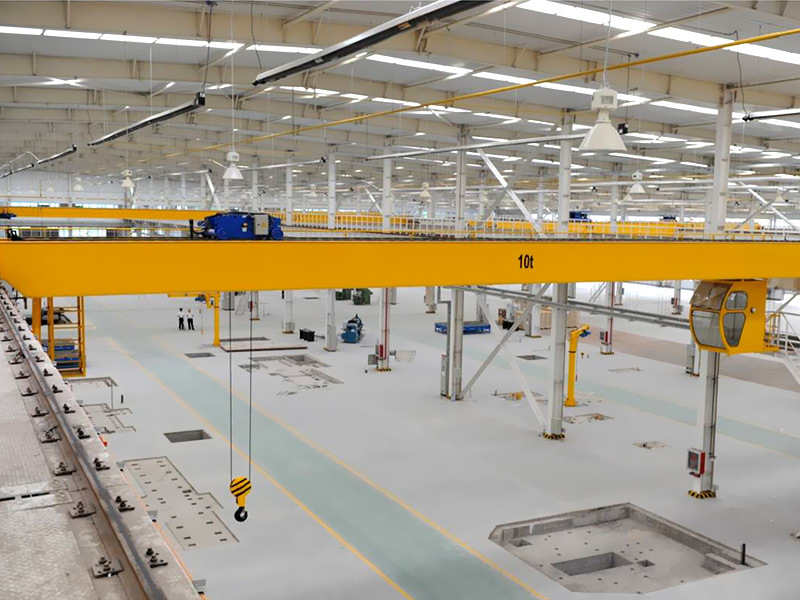

欧式双梁桥式起重机

产品介绍

适用于重型车间、大型厂房等大吨位高精度工况。双梁结构承载能力强，主梁采用优化箱型梁，端梁采用紧凑型模块化设计，起升机构采用欧式卷扬小车，变频控制，运行平稳可靠。

起重量：5-250吨

跨度：10.5-31.5米

工作级别：A5-A6

适用温度：-20°C~+40°C

产品优势

大吨位高精度

双梁结构刚性强，配合变频控制，实现大吨位精准吊装

新型卷扬小车

轻量化设计，起升卷筒直接作用于小车架两侧端梁，受力清晰

三点式安装

卷筒两端直接支撑在端梁上，滑轮梁螺栓连接形成机架

紧凑端梁

模块化设计，标准化程度高，互换性强

智能控制

支持PLC编程、远程监控、故障自诊断、液晶触摸屏

20年寿命

设计寿命20年以上，关键部件用心挑选

产品参数

起重量(t)	跨度(m)	起升高度(m)	工作级别	起升速度(m/min)	小车速度(m/min)	大车速度(m/min)	最大轮压(kn)	H	H1	H2	C1	C2	A	L	W	B
5	10.5	6 9 12	A5	0.66/4 0.8/5 1.0/6.3 1.3/8 1.6/10	2.0-20 3.0-30	3.0-30 4.0-40	35.8	1357	-254	406	852	1100	113	1600	3600	4274
	13.5						38.6	1407	-254	456			113		3600	4274
	16.5						42.4	1507	-254	556			113		3700	4374
	19.5						45.6	1257	96	306			113		3700	4374
	22.5						50.8	1309	96	358			113		3700	4374
	25.5						57.8	1359	98	408			113		3700	4374
	28.5						64.3	1331	126	380			115		4000	4674
	31.5						69.8	1331	226	380			115		4000	4674
10	10.5	6 9 12	A5	0.66/4 0.8/5 1.0/6.3 1.3/8	2.0-20 3.0-30	3.0-30 4.0-40	60.5	1439	-246	498	852	1100	115	1500	3500	4174
	13.5						64.5	1189	104	248			115		3600	4274
	16.5						69	1291	104	350			115		3600	4274
	19.5						76.3	1233	114	292			140		3700	4374
	22.5						80.7	1303	144	362			140		3700	4374
	25.5						85.9	1303	244	362			140		3700	4374
	28.5						92.6	1393	254	452			140		4000	4674
	31.5						100.5	1443	354	502			140		4000	4674
16	10.5	6 9 12	A5	0.53/3.4 0.66/4 0.8/5	2.0-20 3.0-30	3.0-30 4.0-40	93	1302	80	234	1235	1250	140	1700	3800	4474
	13.5						99.7	1402	82	334					3800	4474
	16.5						106.8	1552	82	484					3800	4474
	19.5						114.4	1452	183	384					3850	4584
	22.5						120.8	1502	233	434					3900	4634
	25.5						128.5	1502	333	434					3900	4634
	28.5						136.1	1575	363	504					4050	4784
	31.5						144.3	1622	363	554					4050	4784
20	10.5	6 9 12	A5	0.53/3.4 0.66/4 1.2/4.95	2.0-20 3.0-30	3.0-30 4.0-40	112	1416	82.5	224	1250	1250	140	1800	3850	4584
	13.5						120	1516	82.5	324			140	1800	3850	4584
	16.5						127	1618	82.5	426			140	1800	3950	4684
	19.5						133.4	1518	183	326			140	1800	4000	4734
	22.5						140.2	1568	235	376			140	1800	4000	4734
	25.5						74.6	1568	384	376			188	2200	4458	5132
	28.5						78.5	1568	434	376			188	2200	4598	5272
	31.5						83.4	1618	534	426			188	2200	4598	5272
32	10.5	6 9 12	A5	0.53/3.4 1.66/4 1.2/4.95	2.0-20 3.0-30	3.0-30 4.0-40	84	1600	-5.5	-281	1500	1500	188	2300	4348	5152
	13.5						88.6	1700	-5.5	-281					4448	5252
	16.5						93.2	1650	195	-331					4508	5312
	19.5						97.7	1702	247	-279					4508	5312
	22.5						102	1752	297	-229					4508	5312
	25.5						107.8	1754	347	-227					4648	5452
	28.5						112.3	1804	449	-177					4648	5452
	31.5						117.6	1824	529	-157					4708	5512
50	10.5	6 9 12	A5	0.4-2.4 0.53-3.2	2.0-20 3.0-30	3.0-30 4.0-40	136	1813	90	508	1600	1300	188	3300	5358	6312
	13.5						142	1865	92	456					5418	6372
	16.5						149	1967	144	354					5418	6372
	19.5						153	1967	246	354					5418	6372
	22.5						160	2119	146	202					5558	6512
	25.5						167	2119	298	202					5658	6612
	28.5						173	2169	348	152					5758	6712
	31.5						180	2169	548	152					5758	6712
