特色:
JD 系列电动卷筒是以力矩电机为动力,卷取力大。适用于电缆(软管)较重移动距离较长的工况。
主要分为低压、高压、立式、卧式等规格产品。
工作原理:
移动设备移动时,拉动卷筒放出电缆(软管),此时移动设备对卷筒施加外拉力加电缆的自坠力大于力矩电机的扭力,力矩电机堵转,没有起到卷取电缆(软管)的作用,只保持其卷筒对电缆(软管)的张力。当移动设备返回时,外拉力消除,电缆(软管)的自坠力小于力矩电机的扭力,力矩电机起到卷取的作用,电缆(软管)收回卷筒上。
特点:
卷取力大,可以卷取大规格长距离的供输电缆(气管)。
力矩电机堵转时间长,电机使用寿命长,工作可靠。
设置力矩调节及连锁控制设置。卷取力度调节方便,收放同步灵活。
采用集电滑环碳刷结构传递电能,供电连续。平稳。
卷筒设置反向运转,更换电缆方便。
技术参数:

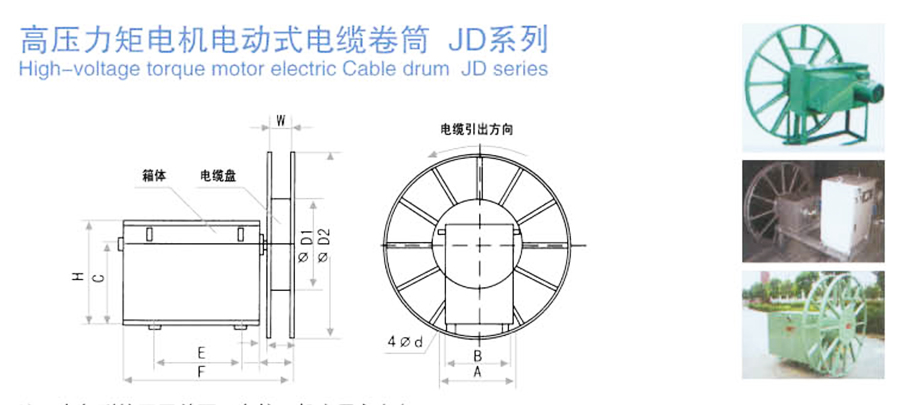

外形序号 尺寸 | A | B | C | D1 | D2 | d | E | F | H | I | K | W | 重量 (kg) |
1 | 880 | 800 | 910 | 1000 | 1600 | 26 | 600 | 1800 | 1370 | 100 | 110 | 250 | 960 |
2 | 880 | 800 | 910 | 1000 | 1800 | 26 | 600 | 1800 | 1370 | 100 | 110 | 250 | 980 |
3 | 880 | 800 | 910 | 1000 | 2000 | 26 | 600 | 1800 | 1370 | 100 | 110 | 250 | 1010 |
4 | 880 | 800 | 910 | 1200 | 2500 | 26 | 600 | 1800 | 1370 | 100 | 110 | 250 | 1080 |
5 | 880 | 800 | 1000 | 1000 | 1800 | 26 | 600 | 1900 | 1460 | 100 | 110 | 250 | 1150 |
6 | 880 | 800 | 1000 | 1500 | 2500 | 26 | 600 | 1900 | 1460 | 100 | 110 | 250 | 1250 |
应用:
适用于电缆(软管)较重移动距离较长的工况。主要分为低压、高压、立式、卧式等规格产品。
