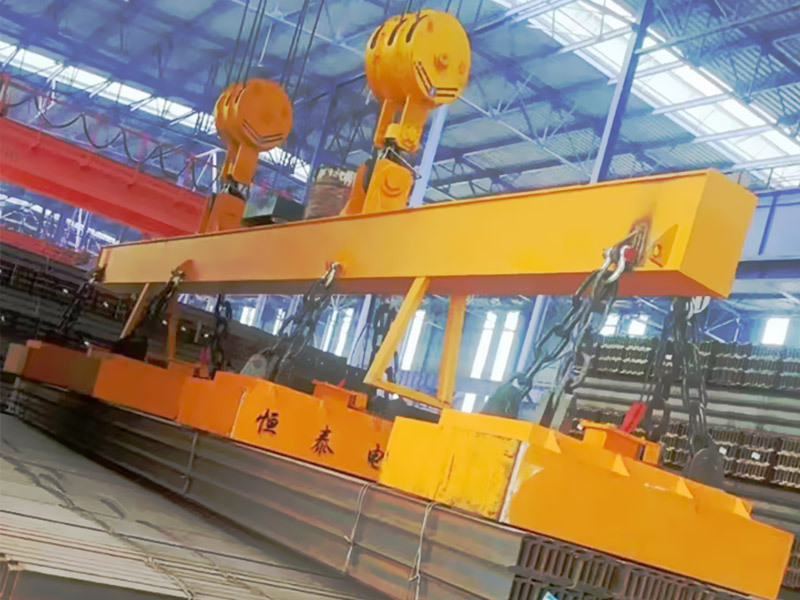

MW17系列-吊运重轨、型钢用电磁铁

产品定位：标准化、系列化的重轨、型钢吊运用电磁铁，是型钢吊运的基础型产品。

产品介绍：MW17系列电磁铁运用独特的“┍ ┑”型磁路，双线包结构，具有散热好、透磁深。可吊运重轨、型钢、异形坯等。有常温型和高温型。多采用两台或多台联吊。

标准化设计

规格统一，便于批量采购和维护

系列化生产

型号丰富，满足不同长度型钢需求

磁路优化

针对型钢截面特性设计磁路

应用广泛

适用于多种型钢类型的吊运

MW17常温型 Series MW17 Normal Temperature Type

主要技术参数 (额定电压DC-220V，通电持续率TD-60%) Main technical data ( rated voltage DC-220v,duty cycle TD-60% )

型号 Model	冷态功率 Cold-state Power (kw)	冷态电流 cold-state current (A)	外形尺寸(mm) overall dimension							质量 mass (kg)	起重能力举例(两台联用) lifting capacity of 2 units(An Example) 长：12.5米；重：60Kg length:12.5m;weight:60kg
型号 Model	冷态功率 Cold-state Power (kw)	冷态电流 cold-state current (A)	A	B	C	D	E	F	G	质量 mass (kg)	长度 length (mm)	吸吊方式 lifting mode
MW17-12075L/1	6.0	27.3	1200	750	950	600	110	180	35	1420	7	只吸轨头 just absorb rail head
MW17-17075L/1	8.7	39.5	1700	750	950	600	110	180	40	2180	10	只吸轨头 just absorb rail head
MW17-12085L/1	6.3	28.6	1200	850	1000	600	125	200	45	1850	10	正反扣吸吊 Put two pcs (one face up,the other face down)together and life them
MW17-17085L/1	9.0	10.9	1700	850	1000	600	125	200	50	2970	14

MW17高温型 Series MW17 High Temperature Type

主要技术参数 (额定电压DC-220V，通电持续率TD-60%) Main technical data ( rated voltage DC-220v,duty cycle TD-60% )

型号 Model	冷态功率 Cold-state Power (kw)	冷态电流 cold-state current (A)	外形尺寸(mm) overall dimension							质量 mass (kg)	起重能力举例(两台联用) lifting capacity of 2 units(An Example) 长：12.5米；重：60Kg length:12.5m;weight:60kg
型号 Model	冷态功率 Cold-state Power (kw)	冷态电流 cold-state current (A)	A	B	C	D	E	F	G	质量 mass (kg)	长度 length (mm)	吸吊方式 lifting mode
MW17-12075L/2	5.7	26	1200	750	900	600	110	180	35	1490	7	只吸轨头 just absorb rail head
MW17-17075L/2	8.6	39	1700	750	950	600	110	180	40	2290	10	只吸轨头 just absorb rail head
MW17-12085L/2	5.9	27	1200	850	1000	600	125	200	45	1950	10	正反扣吸吊 Put two pcs (one face up,the other face down)together and life them
MW17-17085L/2	8.8	42.3	1700	850	1000	600	125	200	50	3120	14
